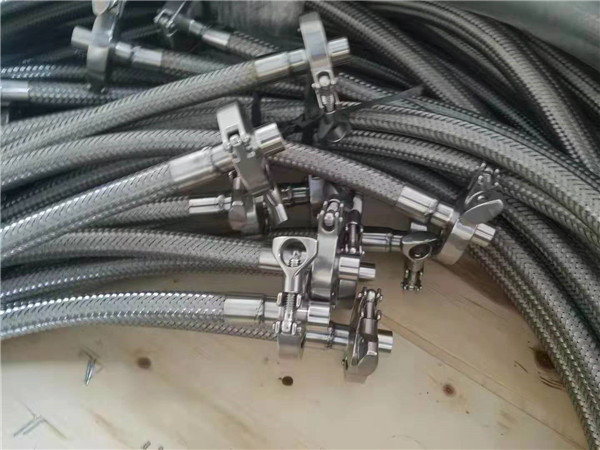

快速接头金属软管

发布日期：2020-03-20 13:32:27

一、不锈钢软管产品用途、特点
快速拆装.其中两路开闭型快换接头内藏有自动开闭的单向阀，软管拆下时，可防止配管内部的液体流出。
二、适用工况
公称通径：DN15 - DN150mm
产品长度：200mm - 5000mm
公称压力：0.6MPa、1.0MPa、1.6MPa
工作温度：-196℃－550℃
介质：液体、气体等。
接头：ISO标准锥管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式
三、快速接头金属软管结构及材料


爪型快速接头代号KK（DN40-DN150）	一端爪型内接头，一端爪型外接头

两路开闭型快换接头形式代号KG（DN10-DN50）	两端内螺纹连接两路开闭型快换接头

扳把式快速接头形式代号KB（A+D）（DN10-DN100）	两端内螺纹（A+D）配对扳把式快速接头


扳把式接头A型	扳把式接头B型	扳把式接头C型	扳把式接头D型	扳把式接头E型	扳把式接头F型

1.波纹管：不锈钢304、316L、321等
2.网套：不锈201、202、钢304、321、316L等
3.接头：碳钢、不锈钢
四、产品代号示例

五、安装注意事项
1、在选用金属软管时，为便于安装请尽可能选用一端为松套法兰的金属软管。
2、施工现场进行电焊作业时应保护金属软管表面，防止焊渣和引弧烧伤金属软管。
3、严禁金属软管扭曲安装。
4、不应沿不锈钢金属软管根部弯曲，不应有死弯。
5、所通介质不得对波纹管材料具有腐蚀性，介质中氯离子含量应≤２５ＰＰＭ
6、严格安装图示正确安装方式安装。（见安装指南）
7、严禁机械损伤法兰密封面。
8、不能用含氯的清洁剂活钢丝刷清除金属软管内的污物。
